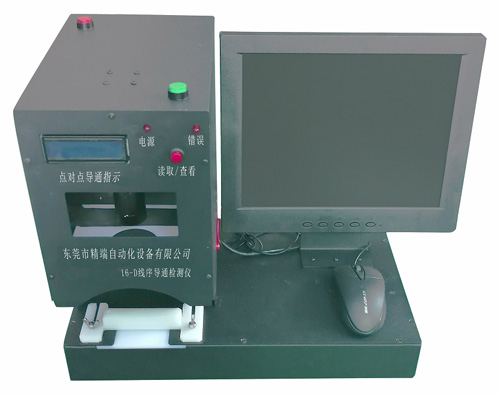

16-D线序导通检测仪
16-D线序导通检测仪点对点标定方法：
线序及导通多对一（单头沾锡或一端插胶壳另一端电线裸露）检测的标定方法和原有机型标定方法一样；线序及导通一对一（两头都有胶壳或者两端有一定相对应的导通关系）检测的方法如下：
1、开机。
2、打开点对点检测开关。
3、按要求将待检测线束放在镜头下的治具中，调整好图像及清晰度。
4、按下点对点导通标定开关（开关带锁）。
5、按照原有导通检测标定产品（开机，调整镜头及清晰度，标定检测区域，标定线宽，标定栏点击确定）。
6、复位点对点检测开关（此步骤不按要求操作或者漏掉此步骤时点对点检测功能不能正常开启）。
7、将待检测首尾两端用特定的端子分别连接在点对点检测的输入与输出端上。
8、按下面板上的读取/查看开关后松开，待点对点检测显示窗中提示“PASS”后标定完成。
9、如需在线序导通正常检测的情况下需重新标定产品时线序机要断电重启。或者线序机不断电可直接关闭点对点检测开关后重新打开点对点导通检测开关后重复上述标定2→8步骤。
10、只使用线序检测或者线序及导通多对一检测时可关闭点对点检测功能（断开点对点开关）。
11、点对点导通及线序检测时当线序正确但导通断路，短路时线序机面板上错误提示灯红灯亮无声音指示；导通正确线序错误时设备“NG”音提示；只有线序及导通同时正确时线序机才“DONG”音及主显示器右上角“OK”闪烁提示。
12、为提高检测效率降低人为干扰在点对点检测时建议先将端子插入A（镜头下治具内）侧，再插入末端（B）侧（检测响应时间仅有0.2S左右，先插入末（B）端后再插入A端时手指头拿捏插入速度太慢对线序检测有干扰）。
以上就是精端自动化设备16-D线序导通检测仪设置步骤；此机拥有一机多功能检测，快速识别，精准效率高是线束厂家标配设备，不再因为有质量不过关的线束产品而影响订单。
